Номер детали |
Наименование детали |
Кол-во на модель |
|
|

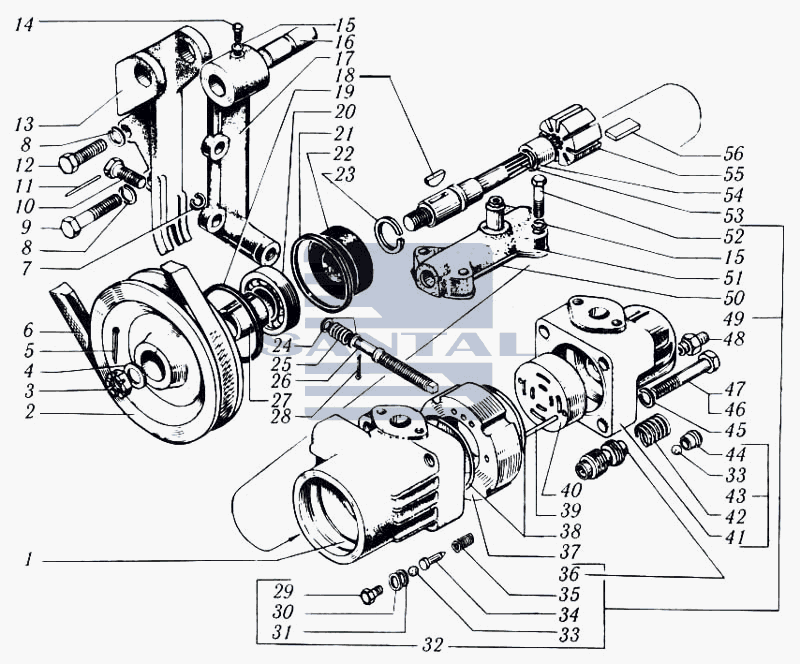

6505-3407190-10 |
Насос масляный рулевого усилителя с натяжным устройством
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 190
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
2 |
|
|
6505-3407199 |
Насос усилителя без коллектора и шкива
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 199
|
1 |
|
1 |
130-3407211 |
Корпус насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 211
|
1 |
|
2 |
256Б-3407240-Б |
Шкив насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 240
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
3 |
250979 |
Гайка М16х1,5 (входит в сборочную единицу 6505-3407199)
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
4 |
1/35507/01 |
Шайба 16
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
1 |
|
5 |
258055 |
Шплинт 4х36
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
6 |
503-3407209 |
Ремень привода насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 503
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 209
|
1 |
|
6 |
503С-3407209 |
Ремень привода насоса
Кол-во на "": 1
Модель: 503С
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 209
|
1 |
|
7 |
252137 |
Шайба 12 ОТ
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
2 |
|
8 |
252136 |
Шайба 10,2
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: без покрытия
|
4 |
|
9 |
201499 |
Болт М10х30
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
10 |
206576 |
Болт М12х1,15х30
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
1 |
|
11 |
258284 |
Шплинт 1,6х25
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
12 |
200328 |
Болт М10х1,5х26
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
1 |
|
13 |
256Б-3407203 |
Кронштейн неподвижный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 203
|
1 |
|
14 |
201416 |
Болт М6-6gх12
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
15 |
252134 |
Шайба 6Т
Кол-во на "": 9
Кол-во на "": 9
Кол-во на "": 9
Кол-во на "": 9
Покрытие: без покрытия
|
2 |
|
16 |
256Б-3407214 |
Ось кронштейна
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 214
|
1 |
|
17 |
256Б-3407205 |
Кронштейн подвижный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 205
|
1 |
|
18 |
Шпонка сегментная 5х7,5 |
Шпонка сегментная 5х7,5
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
1 |
|
19 |
307702-П2 |
Кольцо стопорное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
1 |
|
20 |
1180304КС9 |
Подшипник шариковый радиальный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Группа: Cистема питания двигателя
Подгруппа: 1180
Порядковый номер детали: 304
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
21 |
130-3407059-А |
Проставка насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 059
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
22 |
309777-П |
Манжета 24х46
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
23 |
305811-П |
Шайба
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
24 |
252006 |
Шайба 10,5
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
2 |
|
25 |
200-3520022 |
Пружина регулировочного винта
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 200
Группа: Тормоза
Подгруппа: Кран разобщительный
Порядковый номер детали: 022
|
1 |
|
26 |
256Б-3407216 |
Винт регулировочный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 216
|
1 |
|
27 |
130-3407247 |
Втулка шкива
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 247
|
1 |
|
28 |
258039 |
Шплинт 3,2х20
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
29 |
5320-3407277 |
Седло предохранительного клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 277
|
1 |
|
30 |
853645-П |
Шайба регулировочная
Покрытие: без покрытия
|
1 |
|
31 |
853646-П |
Шайба регулировочная
Покрытие: без покрытия
|
1 |
|
32 |
6505-3407270 |
Клапан перепускной
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 270
|
1 |
|
33 |
864712-П |
Шарик
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
1 |
|
34 |
5320-3407275 |
Направляющая пружины
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 275
|
1 |
|
35 |
5320-3407272 |
Пружина предохранительного клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 272
|
1 |
|
36 |
5320-3407271 |
Золотник перепускной
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 271
|
1 |
|
37 |
5320-3407253 |
Статор насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 253
|
1 |
|
38 |
130-3407252 |
Кольцо уплотнительное
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 252
|
1 |
|
39 |
853757-П |
Штифт установочный
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
1 |
|
40 |
130-3407255 |
Диск распределительный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 255
|
1 |
|
41 |
6505-3407213 |
Крышка насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 213
|
1 |
|
42 |
130-3407281 |
Пружина перепускного клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 281
|
1 |
|
43 |
6505-3407212 |
Крышка насоса в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 212
|
1 |
|
44 |
864843-П |
Седло уплотнительное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
45 |
252136 |
Шайба 10,2
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: без покрытия
|
4 |
|
46 |
301512-П8 |
Болт
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование
|
1 |
|
47 |
301513-П8 |
Болт
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 30-39 - болты
Вид покрытия: 9 - цинковое (П8)
|
1 |
|
48 |
260-1104596-10 |
Переходник
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 596
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
49 |
6505-3407200 |
Насос с коллектором и шкивом в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 200
|
1 |
|
50 |
130-3407437 |
Прокладка уплотнительная коллектора
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 437
|
1 |
|
51 |
256Б-3407432-30 |
Коллектор насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 432
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
52 |
201426 |
Болт М6х35
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: без покрытия
|
1 |
|
53 |
130-3407217 |
Валик насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 217
|
1 |
|
54 |
154901 |
Подшипник игольчатый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
55 |
5320-3407248 |
Ротор насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 248
|
1 |
|
56 |
5320-3407251 |
Лопасть ротора
Кол-во на "": 10
Кол-во на "": 10
Кол-во на "": 10
Кол-во на "": 10
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 251
|
1 |
