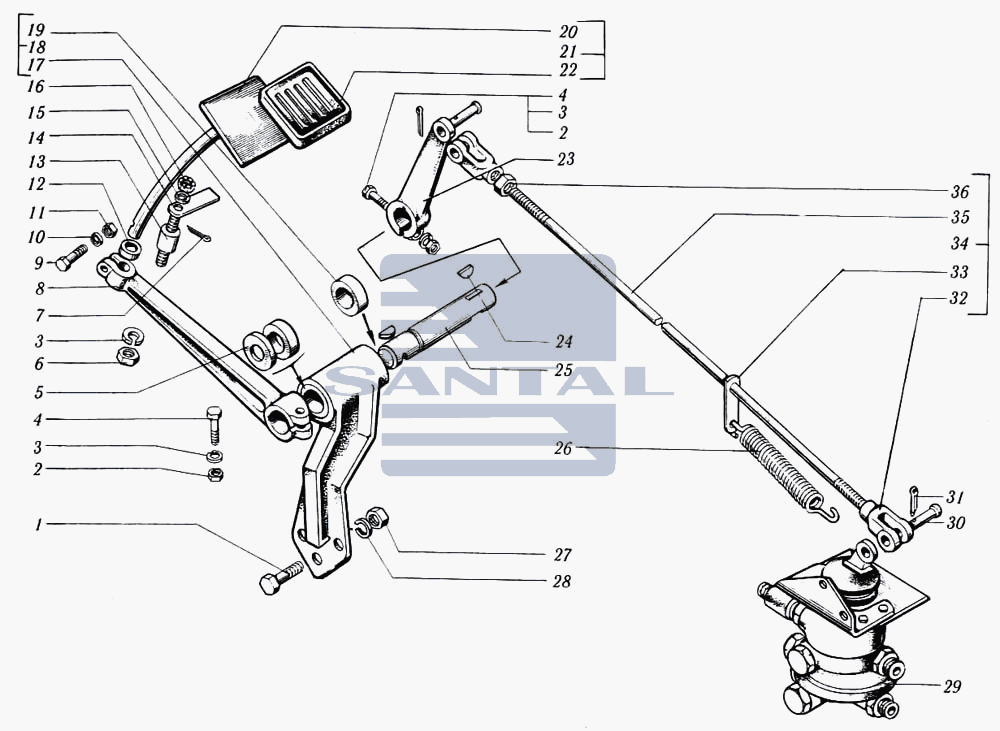

Номер детали |
Наименование детали |
Кол-во на модель |
|
1 |
201546-П29 |
Болт М12х1,75х45
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
2 |
250512-П29 |
Гайка М10х1,5
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
17 |
|
3 |
252136-П2 |
Шайба 10 пружинная
Кол-во на "": 7
Кол-во на "": 7
Кол-во на "": 7
Кол-во на "": 7
Покрытие: фосфатирование и промасливание
|
34 |
|
4 |
200319-П29 |
Болт М10х1,5х50
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
5 |
250-3508057 |
Кольцо Б25
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 250
Группа: Тормоза
Подгруппа: Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали: 057
|
2 |
|
6 |
250517-П29 |
Гайка М10х1,25
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
3 |
|
7 |
258025-П29 |
Шплинт 2,5х20
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
4 |
|
8 |
250-3504016 |
Основание педали
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 250
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 016
|
1 |
|
9 |
201464-П29 |
Болт М8х1,25х40
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
4 |
|
10 |
252135-П2 |
Шайба 8 пружинная
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
49 |
|
11 |
250510-П29 |
Гайка М8
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
38 |
|
12 |
250-3504025 |
Шайба защитная
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 250
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 025
|
1 |
|
13 |
260-3504082 |
Ось защелки
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 082
|
1 |
|
14 |
250-3504081 |
Защелка педали тормоза
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 250
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 081
|
1 |
|
15 |
252006-П29 |
Шайба 10
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
11 |
|
16 |
250963-П29 |
Гайка М10х1,25
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
17 |
250Б-3504050-10 |
Кронштейн педали
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 250Б
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 050
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
18 |
250Б-3504049-10 |
Кронштейн педали со втулкой в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 250Б
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 049
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
19 |
250-3507069 |
Втулка малая
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 250
Группа: Тормоза
Подгруппа: Тормоз стояночный
Порядковый номер детали: 069
|
2 |
|
20 |
6505-3504014 |
Педаль тормоза
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 014
|
1 |
|
21 |
6505-3504010 |
Педаль тормоза в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 010
|
1 |
|
22 |
6505-3504048 |
Подушка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 048
|
1 |
|
23 |
250Б-3504060 |
Рычаг
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 250Б
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 060
|
1 |
|
24 |
347001-П2 |
Шпонка сегментная 6х9
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: фосфатирование и промасливание
|
3 |
|
25 |
260-3504020 |
Валик педали
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 020
|
1 |
|
26 |
200Т-1602094-01 |
Пружина
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 200Т
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 094
|
1 |
|
27 |
250514-П29 |
Гайка М12х1,75
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
12 |
|
28 |
252137-П2 |
Шайба 12 пружинная
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: фосфатирование и промасливание
|
20 |
|
29 |
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
4 |
|
30 |
260088-П29 |
Палец 12х38
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
31 |
258053-П29 |
Шплинт разводной 4х25
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
3 |
|
32 |
200Т-3504055-02 |
Вилка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 200Т
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 055
|
1 |
|
33 |
200Т-3504045 |
Планка пружины
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 200Т
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 045
|
1 |
|
34 |
6510-3504052 |
Тяга педали в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6510
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 052
|
1 |
|
35 |
6510-3504054 |
Тяга педали
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6510
Группа: Тормоза
Подгруппа: Педаль и привод механизма управления тормозами (привод тормозного крана)
Порядковый номер детали: 054
|
1 |
|
36 |
250515-П29 |
Гайка 2М12х1,25.5.019
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
4 |
