Воздухопроводы и аппараты тормозной системы КрАЗ-6510 и КрАЗ-651001
Педаль тормозная и привод управления двухсекционным тормозным краном

Воздухопроводы и аппараты тормозной системы КрАЗ-6510 и КрАЗ-651001

(80 из 122)		 Воздухопроводы и аппараты тормозной системы КрАЗ-6444, КрАЗ-65101

КрАЗ » КрАЗ 6510 (6510, 651001, 6444, 65101) »

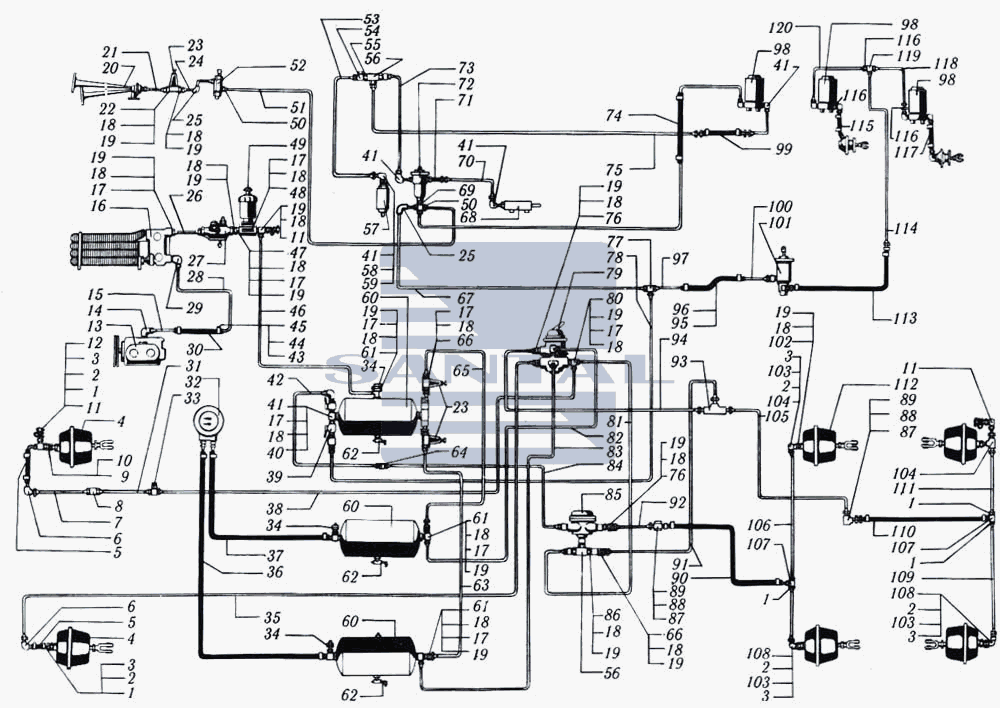

Воздухопроводы и аппараты тормозной системы КрАЗ-6510 и КрАЗ-651001 КрАЗ 6510
Масштаб: - +  100%  Изображение целиком
№ Номер детали Наименование детали Кол-во на модель
1 314612-П29 Штуцер ввертный К 1/4"хМ16х1,5 4
2 6505-3506712 Шайба 2
3 256Б-6801107-01 Кольцо 1
4 19-3519310-02 Камера тормозная передняя 1
5 250-3506060 Шланг к передним тормозным камерам 2
6 255Б-3506078 Угольник проходной 2
7 6510-3506280 Трубка к правой передней тормозной камере передняя 2
8 347375-П29 Тройник 1
9 250640-П29 Гайка М20х1,5 6
10 314537-П29 Угольник ввертный К 1/4"хМ16х1,5 5
11 13-3515310 Клапан контрольного вывода 1
12 6444-3515326 Штуцер клапана контрольного вывода 2
13 161.3509012 Компрессор 2
14 314541-П29 Угольник К 3/8"хМ20х1,5 2
15 260-3506201-30 Трубка от компрессора к влагомаслоотделителю передняя 2
16 11.3511010 Водоотделитель в сборе 3
17 349507-П29 Гайка М22х1,5 5
18 256Б-3506017 Шайба 1
19 256Б-3570138 Кольцо резиновое уплотнительное Н1-25х20х2 5
20 С40-3721000ВГ4 Сигнал пневматический двухтональный 2
21 6437-3721045 Трубка от клапана к пневмоклапану 3
22 347926-П29 Кляммер 8 2
23 100-3515010 Клапан защитный одинарный в сборе 5
24 260-3721047-20 Трубка от тройника к штуцеру 2
25 347243-П29 Угольник К 1/8"хМ16х1,5 4
26 65032-3506206 Трубка к регулятору давления 2
27 11.3512010-ХЛ Регулятор давления 1
28 6510-3506204 Трубка от компрессора к водоотделителю задняя 2
29 347223-П29 Угольник М22х1,5 2
30 255-3506211 Шланг соединительный 2
31 6510-3506284 Трубка к правой передней тормозной камере средняя 2
32 Манометр двухстрелочный Манометр двухстрелочный 5
33 ММ125Д-3810600 Датчик вспомогательной тормозной системы и сигнала торможения 4
34 ММ124Д-3810600 Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура 3
35 6510-3506281 Трубка к левой передней тормозной камере 2
36 260-3830028 Шланг соединительвый 2
37 260-3830026 Шланг соединительвый 2
38 6510-3506283 Трубка к правой передней тормозной камере задняя 2
39 12-3520010 Кран разобщительный в сборе 2
40 6505-3520030 Тройник ввертной 3
41 347214-П29 Угольник ввертной К1/8" М10х1 9
42 6510-3506270 Трубка питания ускорительного клапана передняя 1
43 250-3506531 Хомут шланга 22 1
44 251086-П29 Гайка М5х0,8 5
45 220083-П29 Винт М5х0,8х22 2
46 6510-3506207 Трубка к конденсационному баллону 2
47 347596-П29 Штуцер М22х1,5 4
48 347383-П29 Тройник 2
49 11.3515150-ХЛ Противозамерзатель 1
50 314629-П29 Штуцер К 1/8" М16х1,5 2
51 260-3721047-20 Трубка от тройника к штуцеру 2
52 ВК40-3721000-А-Р4 Выключатель пневмосигнала 1
53 6437-1115144 Трубопровод силового цилиндра 2
54 347464-П29 Штуцер ввертный К 1/4"хМ10х1 2
55 256Б1-3513120 Ниппель переходной 2
56 100-3562010 Клапан двухмагистральный в сборе 4
57 250-3570126-01 Цилиндр силовой 2
58 250636-П29 Гайка М16х1,5 5
59 252139-П29 Шайба 16 пружинная 2
60 260-3513015 Ресивер А40-280 3
61 347354-П29 Тройник М22х1,5 М16х1,5 2
62 100-3513110 Клапан слива конденсата 3
63 6510-3506224 Трубка к ресиверу задних тормозов 2
64 346835-П29 Штуцер проходной 2
65 6510-3506224 Трубка к ресиверу задних тормозов 2
66 347527-П29 Штуцер М22х1,5 М16х1,5 3
67 260-3570324 Трубопровод подводящий 3
68 256Б1-3570014 Цилиндр тормозной заслонки в сборе 1
69 260-1723114 Тройник специальный 1
70 6510-3570306 Трубопровод 2
71 6510-3570188-01 Шланг трубопровода 3
72 256Б-3570090 Клапан пневматический в сборе 3
73 6437-1115154 Трубопровод от пневмоклапана к двухмагистральному клапану 2
74 6437-1115174 Трубопровод подводящий 2
75 6437-1115164 Трубопровод от электромагнитного клапана к двухмагистральному клапану 2
76 347509-П29 Штуцер ввертной М22х1,5 2
77 314538-П29 Тройник проходной М16х1,5 3
78 6437-1602399-10 Трубка от баллона потребителя 1
79 100-3514008-30 Кран тормозной двухсекционный с рычагом в сборе 4
80 347381-П29 Тройник М16х1,5 М22х1,5 2
81 6510-3506441 Трубка от тормозного крана к двухмагистральному клапану 2
82 6510-3506241 Трубка от ресивера к секции тормозного крана 2
83 6510-3506245 Трубка от ресивера к секции тормозного крана 2
84 6510-3506272 Трубка питания ускорительного клапана задняя 1
85 11.3518010 Клапан ускорительный в сборе 2
86 347596-П29 Штуцер М22х1,5 4
87 347365-П29 Тройник развода воздуха К 3/8" М22х1,5 2
88 250659-П29 Гайка М22х1,5 3
89 252142-П29 Шайба 22Т 1
90 250-3506086 Шланг к промежуточному мосту в сборе 2
91 6510-3506476 Трубка от магистрали задних тормозов к двухмагистральному клапану 2
92 6510-3506286 Трубка к тормозам среднего моста 2
93 346316-П29 Тройник М22х1,5 М16х1,5 2
94 6510-3506294-10 Трубка к тормозам заднего моста передняя 2
95 250-3408118 Хомут шланга 18 2
96 250-1015383-01 Шланг 1
97 256Б1-3506254-01 Трубка к крану ручного управления 3
98 5320-3721500 Клапан с электромагнитом 5
99 256Б1-3570188 Шланг соединительный 2
100 250-3506224-01 Трубка 2
101 260-1602350-10 Цилиндр выключения сцепления в сборе 3
102 345923-П29 Заглушка 3
103 250636-П29 Гайка М16х1,5 5
104 65032-3506014 Тройник контрольного клапана 2
105 6510-3506296 Трубка к тормозам заднего моста задняя 2
106 256Б-3506300-21 Трубка к правой тормозной камере промежуточного моста 2
107 250Т-3506292 Крестовина 1
108 6505-3506708 Угольник 2
109 250-3506085-10 Шланг к заднему мосту 2
110 256Б-3506311-11 Трубка к левой тормозной камере заднего моста 2
111 256Б-3506310-11 Трубка к правой тормозной камере заднего моста 2
112 100-3519210-01 Камера тормозная задняя в сборе 3
113 6505-4215116-11 Шланг 1
114 6510-1804225-10 Трубка от блока развода воздуха к шлангу 3
115 6505-2511094 Шланг соединительный 3
116 347502-П29 Штуцер ввертной К1/8"хМ10х1 3
117 6510-1804233 Шланг к пневмокамере блока дифференциала заднего моста 2
118 6510-1804227-10 Трубка 2
119 260-2511024 Блок развода воздуха 3
120 6510-1804115-20 Трубка 1
