Номер детали |
Наименование детали |
Кол-во на модель |
|
|

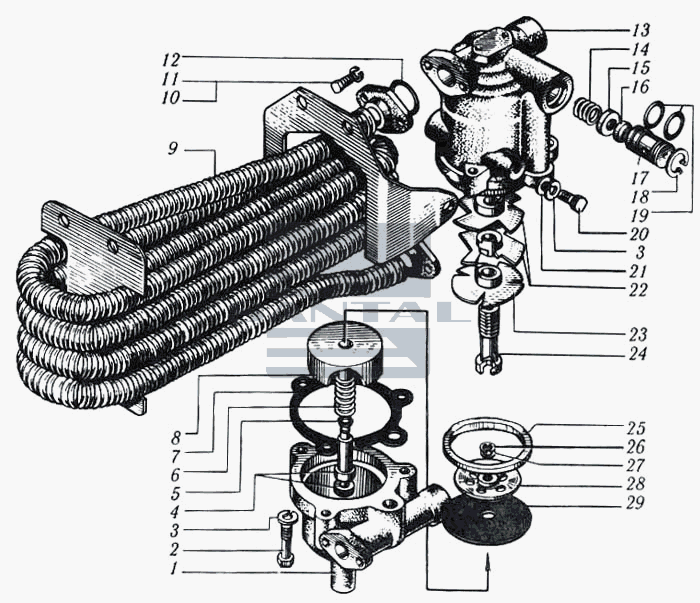

11.3511010 |
Водоотделитель в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 010
|
3 |
|
1 |
11.3511070 |
Крышка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 070
|
1 |
|
2 |
301468-П29 |
Болт
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
3 |
252135-П2 |
Шайба 8 пружинная
Кол-во на "": 5
Кол-во на "": 5
Кол-во на "": 5
Кол-во на "": 5
Покрытие: фосфатирование и промасливание
|
49 |
|
4 |
11.3511032 |
Золотник клапана в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 032
|
1 |
|
5 |
11.3511078 |
Кольцо уплотнительное золотника 5,0х1,75
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 078
|
1 |
|
6 |
11.3511064 |
Пружина золотника
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 064
|
1 |
|
7 |
11.3511075 |
Уплотнение
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 075
|
1 |
|
8 |
11.3511094 |
Поршень
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 094
|
1 |
|
9 |
11.3511050 |
Охладитель в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 050
|
1 |
|
10 |
252134-П2 |
Шайба 6 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: фосфатирование и промасливание
|
32 |
|
11 |
201420-П29 |
Болт М6х1х20
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
12 |
|
12 |
25.3511064 |
Кольцо 016-020-25-2-3
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 25
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 064
|
1 |
|
13 |
11.3511025-10 |
Корпус
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 025
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
14 |
11.3511062 |
Пружина клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 062
|
1 |
|
15 |
11.3515064 |
Тарелка клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 064
|
2 |
|
16 |
11.3515058 |
Конус резиновый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 058
|
2 |
|
17 |
11.3511088 |
Поршень
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 088
|
1 |
|
18 |
11.3511089 |
Кольцо А-22
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 089
|
1 |
|
19 |
11.3511066 |
Кольцо 015-018-19-2-2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 066
|
1 |
|
20 |
201456-П29 |
Болт М8х1,25х20
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
27 |
|
21 |
252005-П29 |
Шайба 8
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
22 |
|
22 |
11.3511092 |
Диск направляющий
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 092
|
1 |
|
23 |
11.3511093 |
Диск направляющий нижний
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 093
|
1 |
|
24 |
11.3511091 |
Винт пустотелый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 091
|
1 |
|
25 |
11.3511042 |
Кольцо упорное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 042
|
1 |
|
26 |
429326-П2 |
Кольцо упорное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
1 |
|
27 |
1/05193/01 |
Шайба
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
1 |
|
28 |
11.3511098 |
Диск мембранный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 098
|
1 |
|
29 |
11.3511096 |
Мембрана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: 3511
Порядковый номер детали: 096
|
1 |
