Номер детали |
Наименование детали |
Кол-во на модель |
|
|

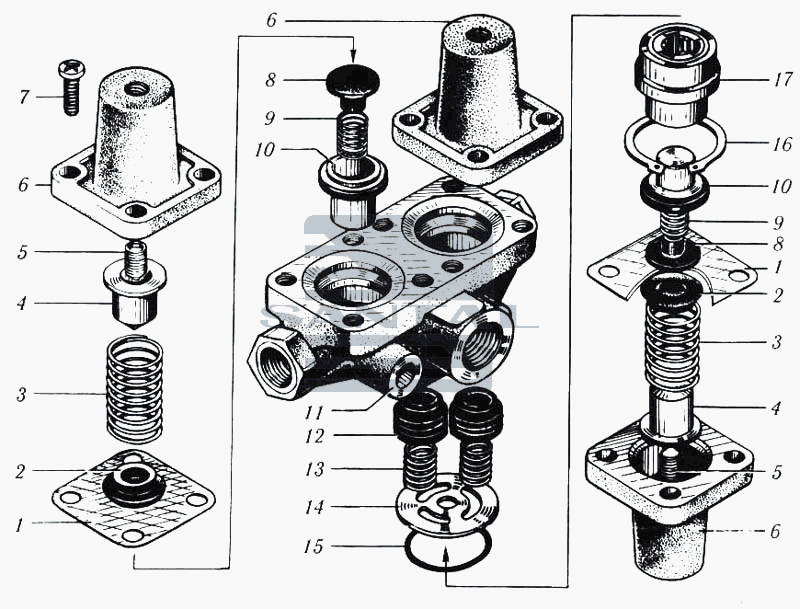

100-3515210 |
Клапан защитный тройной в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 210
|
2 |
|
1 |
100-3515230 |
Диафрагма
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 230
|
1 |
|
2 |
100-3515233 |
Направляющая пружины
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 233
|
1 |
|
3 |
100-3515232 |
Пружина
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 232
|
1 |
|
4 |
100-3515234 |
Тарелка пружины
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 234
|
1 |
|
5 |
302199-П29 |
Винт
Кол-во на "": 3
Кол-во на "": 3
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
6 |
100-3515240 |
Крышка корпуса клапана
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 240
|
1 |
|
7 |
302209-П29 |
Винт
Кол-во на "": 12
Кол-во на "": 12
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
2 |
|
8 |
100-3515221 |
Толкатель пружины
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 221
|
1 |
|
9 |
100-3515227 |
Пружина клапана
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 227
|
1 |
|
10 |
100-3515225 |
Клапан корпуса
Кол-во на "": 3
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 225
|
1 |
|
11 |
100-3515220 |
Корпус клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 220
|
1 |
|
12 |
100-3515228 |
Клапан корпуса
Кол-во на "": 2
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 228
|
1 |
|
13 |
100-3515245 |
Пружина клапана
Кол-во на "": 2
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 245
|
1 |
|
14 |
100-3515224 |
Шайба
Кол-во на "": 1
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 224
|
1 |
|
15 |
100-3515223 |
О-образное кольцо
Кол-во на "": 1
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 223
|
1 |
|
16 |
489313-П2 |
Кольцо упорное
Кол-во на "": 1
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
1 |
|
17 |
100-3515222 |
Направляющая
Кол-во на "": 1
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 222
|
1 |
