Номер детали |
Наименование детали |
Кол-во на модель |
|
|

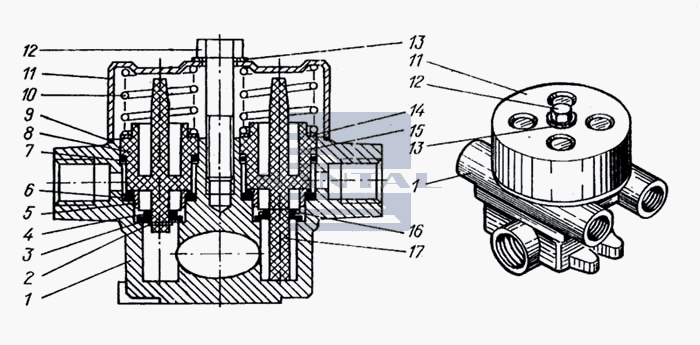

11.3515410 |
Клапан защитный четырехконтурный в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 410
|
2 |
|
|
11.3515450 |
Клапан
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 450
|
1 |
|
|
11.3515451 |
Шайба
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 451
|
1 |
|
|
12.3520097 |
Заклепка 2,5х5
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 12
Группа: Тормоза
Подгруппа: Кран разобщительный
Порядковый номер детали: 097
|
1 |
|
1 |
11.3515420 |
Корпус
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 420
|
1 |
|
2 |
Проволока ДКРНМ 1,0 Л63 |
Проволока ДКРНМ 1,0 Л63
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
|
1 |
|
3 |
11.3515423 |
Шайба
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 423
|
1 |
|
4 |
11.3515434 |
Клапан
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 434
|
1 |
|
5 |
11.3515436 |
Втулка
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 436
|
1 |
|
6 |
11.3515422 |
Седло
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 422
|
1 |
|
7 |
100-3514028 |
Кольцо 20,3х2,4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 028
|
4 |
|
8 |
11.3515430 |
Поршень
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 430
|
1 |
|
9 |
11.3515452 |
Прокладка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 452
|
1 |
|
10 |
11.3515428 |
Пружина
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 428
|
1 |
|
11 |
11.3515424 |
Крышка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 424
|
1 |
|
12 |
201505-П29 |
Болт М10х1,5х45
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
8 |
|
13 |
11.3515418 |
Шайба уплотнительная
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 418
|
1 |
|
14 |
11.3515427 |
Шайба регулировочная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Примечание:
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 427
|
1 |
|
15 |
11.3515426 |
Поршень
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 426
|
1 |
|
16 |
11.3515439 |
Пружина клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 439
|
1 |
|
17 |
11.3515431 |
Направляющая
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 11
Группа: Тормоза
Подгруппа: Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали: 431
|
1 |
