(18 из 101)		 Привод управления подачей топлива и остановом двигателя

КрАЗ » КрАЗ 6322 (шасси) (6322 (грузовой), 6322 (шасси), 63221 (шасси), 6446 (седельный тягач)) »

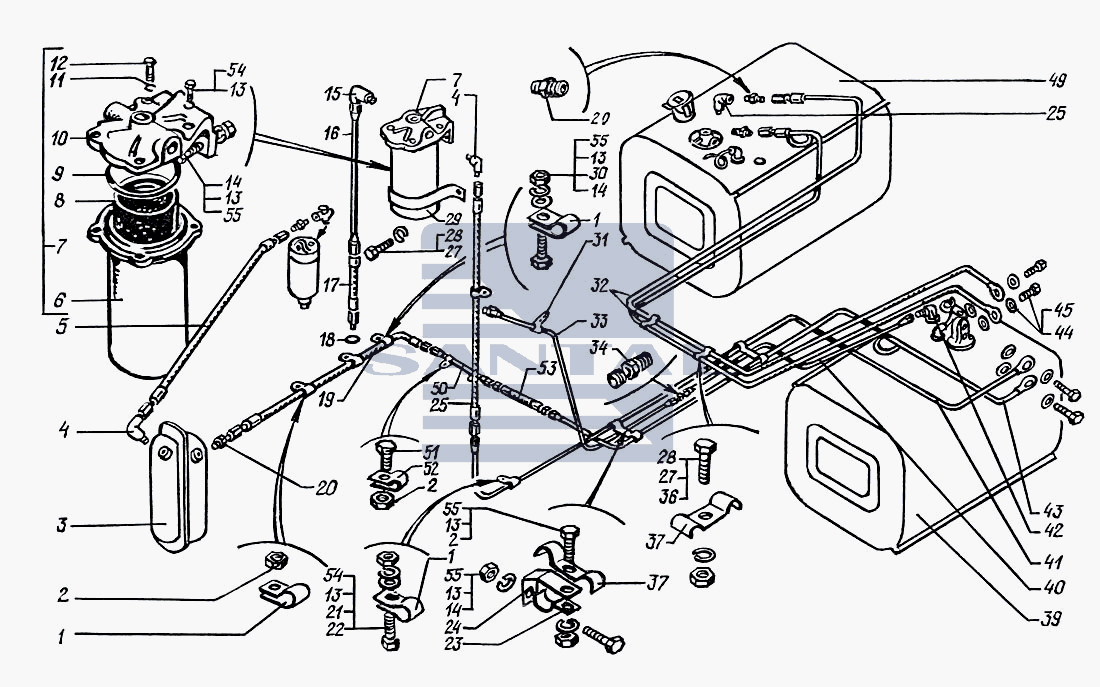

Топливопроводы КрАЗ 6322 (шасси)
Масштаб: - +  100%  Изображение целиком
№ Номер детали Наименование детали Кол-во на модель
250-3570328 Втулка 1
347214 Угольник К1/8"хМ10х1 5
1 347985 Кляммер 18,5 3
2 250510 Гайка М8х1,25 36
3 250-1015140 Бачок топливный подогревателя 2
4 346109 Угольник 20х1,5хК1/4" 3
5 250-1015380 Шланг от фильтра тонкой очистки топлива к бачку 2
6 201-1105516 Корпус фильтра в сборе 1
7 204А-1105510-Б Фильтр топливный грубой очистки в сборе 1
8 201-1105538 Элемент фильтрующий 1
9 201-1105552-А Прокладка крышки 1
10 201-1105550 Крышка топливного фильтра 1
11 201-1015624 Прокладка пробки 1
12 201-1117124 Пробка фильтра 1
13 252135 Шайба 8,65Г.029 49
14 201458 Болт М8х1,25х25 21
15 314537 Угольник К1/4"хМ16х1,5 4
16 250-1104512 Трубка топливная от фильтра грубой очистки к насосу 1
17 250-1104147-01 Шланг соединительный 1
18 256Б-1104536 Шайба уплотнительная 2
19 6510-1104140 Топливопровод от фильтра тонкой очистки 1
20 346841 Штуцер К1/4"хМ20х1,5 2
21 252005 Шайба 8,4 19
22 201456-П29 Болт М8х1,25х20 1
23 250-3506165 Скоба 6 2
24 260-3506162 Кронштейн крепления трубок 1
25 6510-1104142 Шланг соединительный 1
27 252134 Шайба 6Т 33
28 201420 Болт М6х20 13
29 250-1105515 Хомут крепления фильтра грубой очистки топлива 1
30 252038 Шайба 8 8
31 347930 Стяжка 3
32 6322-1104507-10 Топливопровод между баками 1
32 6446-1104507-10 Трубка топливная от бака к распределитель ному крану 1
32 6446-1104508-10 Трубка топливная от правого бака к левому баку 1
33 643701-1104220-10 Трубка топливная от форсунки к штуцеру 1
34 346837 Штуцер М10х1хМ10х1 2
35 201462 Болт М8х35 2
36 250508 Гайка М6-6Н 29
37 6510-3506167 Скоба 10 трубки 1
39 6443-1101009 Бак топливный левый 2
40 643701-1104216 Трубка топливная от штуцера к левому баку 1
41 5444-1104559 Трубка топливная 1
42 314612 Штуцер К1/4"хМ16х1,5 3
43 5444-1104567 Трубка топливная от шланга к распределительному крану 1
44 260-1104676 Штуцер 1
45 257-1104674 Шайба уплотнительная 2
49 6443-1101008 Бак топливный правый 2
50 6437-1104555 Трубка соединительная 1
51 201456 Болт М8х1,25х20 25
52 347928 Кляммер 10 3
53 256Б-1104570-01 Шланг соединительный 1
54 201460 Болт М8х30 12
