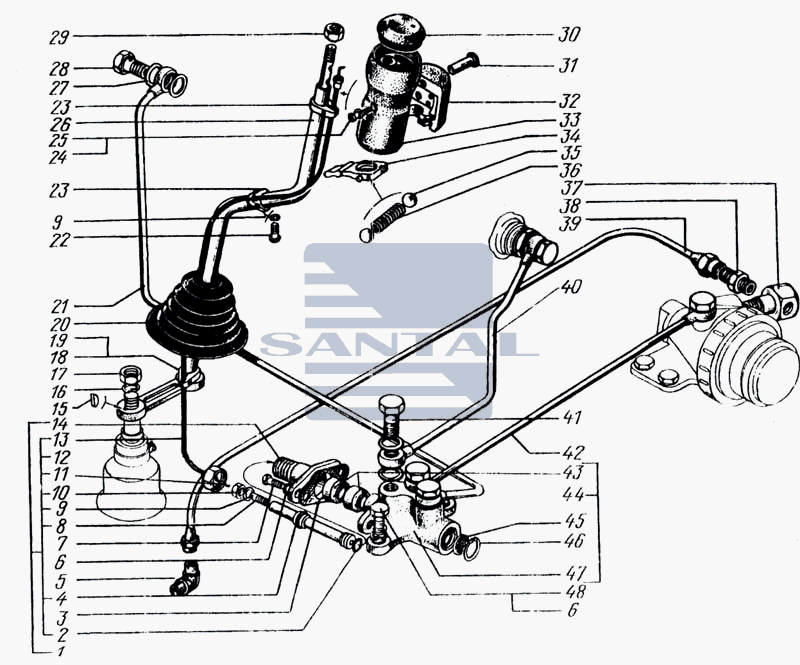

Номер детали |
Наименование детали |
Кол-во на модель |
|
|
6437-1723200 |
Кран управления механизмом переключения дополнительной коробки
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6437
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 200
|
1 |
|
1 |
6437-1723308 |
Трос крана управления в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 6437
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 308
|
1 |
|
2 |
15.1772034 |
Кольцо
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 034
|
1 |
|
3 |
15.1772173 |
Прокладка крышки крана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 173
|
1 |
|
4 |
15.1772164 |
Золотник крана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 164
|
1 |
|
5 |
347214-П29 |
Угольник ввертной К1/8" М10х1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
6 |
|
6 |
252135-П2 |
Шайба 8 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: фосфатирование и промасливание
|
52 |
|
7 |
201456-П29 |
Болт М8х1,25х20
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
35 |
|
8 |
15.1772176 |
Наконечник троса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 176
|
1 |
|
9 |
252133-П2 |
Шайба 5 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: фосфатирование и промасливание
|
8 |
|
10 |
250464-П29 |
Гайка М5х0,8
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
7 |
|
11 |
6437-1723312 |
Трос
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6437
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 312
|
1 |
|
12 |
6437-1723310 |
Трос с золотником
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6437
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 310
|
1 |
|
13 |
6505-1723322 |
Оболочка направляющая
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 322
|
1 |
|
14 |
15.1772172 |
Крышка корпуса крана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 172
|
1 |
|
15 |
347002-П2 |
Шпонка сегментная 4х65
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
1 |
|
16 |
252138-П2 |
Шайба 14 пружинная
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
13 |
|
17 |
250559-П29 |
Гайка М14х1,5
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
18 |
260-1723225-10 |
Хомут
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 225
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
19 |
260-1723226 |
Хомут
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 226
|
1 |
|
20 |
260-5130016-01 |
Уплотнитель рычага
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Детали основания (пола) кабины (Пол кузова)
Подгруппа: Уплотнители
Порядковый номер детали: 016
|
1 |
|
21 |
260-1723130-10 |
Трубопровод
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 130
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
22 |
220081-П29 |
Винт М5х0,8х18
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
6 |
|
23 |
260-1723224 |
Хомут
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 224
|
1 |
|
24 |
252132-П2 |
Шайба 4
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: фосфатирование и промасливание
|
3 |
|
25 |
870358-П29 |
Винт М4х23
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
26 |
6505-1703118 |
Рычаг переключения передач
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6505
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 118
|
1 |
|
27 |
312434-П |
Шайба 10
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Покрытие: без покрытия
|
3 |
|
28 |
310122-П |
Болт М10х1х22
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: без покрытия
|
1 |
|
29 |
250515-П29 |
Гайка 2М12х1,25.5.019
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
6 |
|
30 |
15.1772218 |
Крышка верхняя
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 218
|
1 |
|
31 |
260-1772214 |
Винт установочный
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 260
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 214
|
1 |
|
32 |
15.1772212 |
Крышка корпуса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 212
|
1 |
|
33 |
15.1772190 |
Корпус переключателя
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 190
|
1 |
|
34 |
15.1772202-01 |
Переключатель
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 202
|
1 |
|
35 |
15.1772205 |
Шарик
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 205
|
1 |
|
36 |
15.1772206 |
Пружина
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 206
|
1 |
|
37 |
260-1723114 |
Тройник специальный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 114
|
1 |
|
38 |
347502-П29 |
Штуцер ввертной К1/8"хМ10х1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
3 |
|
39 |
260-1723110 |
Трубопровод
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 110
|
1 |
|
40 |
260-1723120-10 |
Трубопровод
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 120
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
41 |
260-1723334 |
Болт
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 334
|
1 |
|
42 |
260-1723140 |
Трубопровод
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Коробка передач
Подгруппа: 1723
Порядковый номер детали: 140
|
1 |
|
43 |
15.1772166 |
Гнездо золотника
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 166
|
1 |
|
44 |
15.1772140 |
Корпус крана в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 140
|
1 |
|
45 |
15.1772168 |
Фильтр крана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 168
|
1 |
|
46 |
15.1772150 |
Кольцо запорное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 150
|
1 |
|
47 |
15.1772144 |
Корпус крана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 144
|
1 |
|
48 |
201458-П29 |
Болт М8х1,25х25
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
25 |
