Номер детали |
Наименование детали |
Кол-во на модель |
|
|
201585-П29 |
Болт М14х30
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
|
202148-П29 |
Болт М16х1,5х55
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
6 |
|
|
250565-П29 |
Гайка М20х1,5
Кол-во на "": 8
Кол-во на "": 8
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
3 |
|
|
250691-П29 |
Гайка М16х1,5
Кол-во на "": 12
Кол-во на "": 12
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
6 |
|
|
252017-П29 |
Шайба 16
Кол-во на "": 13
Кол-во на "": 13
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
|
252019-П29 |
Шайба 20
Кол-во на "": 16
Кол-во на "": 16
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
4 |
|
|
252138-П2 |
Шайба 14 пружинная
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Покрытие: фосфатирование и промасливание
|
13 |
|
|
252139-П2 |
Шайба 16 пружинная
Кол-во на "": 24
Кол-во на "": 24
Примечание:
Покрытие: фосфатирование и промасливание
|
26 |
|
|
252141-П2 |
Шайба 20 пружинная
Кол-во на "": 8
Кол-во на "": 8
Покрытие: фосфатирование и промасливание
|
2 |
|
|
348547-П29 |
Болт М20х1,5х47
Кол-во на "": 8
Кол-во на "": 8
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
2 |
|
|
6443-2702009 |

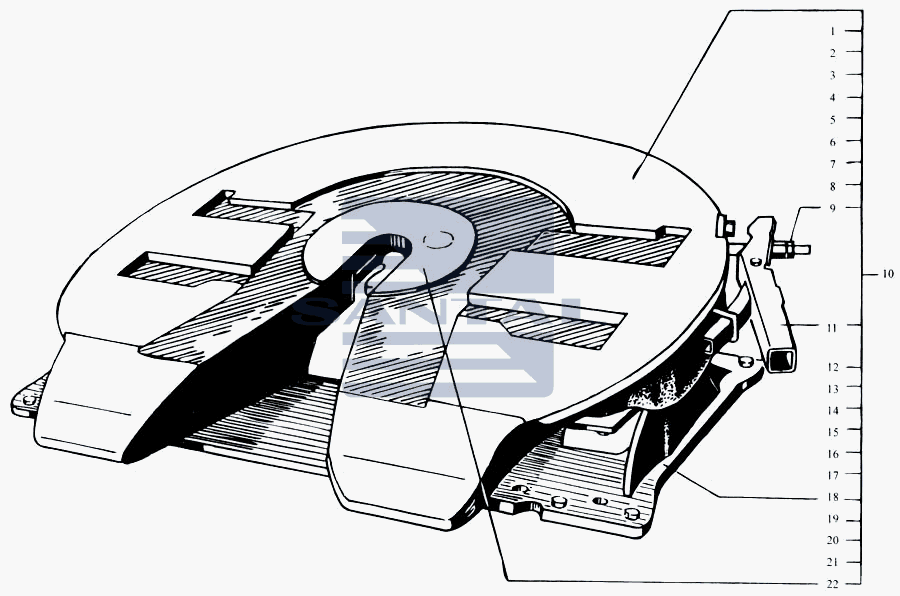

Устройство седельно-сцепное с направляющей подвески шлангов в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 009
|
1 |
|
|
64431-2702008 |
Устройство седельно-сцепное с подставкой в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 64431
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 008
|
1 |
|
|
64431-2702076 |
Подставка
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 64431
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 076
|
1 |
|
1 |
348716-П29 |
Болт М16х45
Кол-во на "": 12
Кол-во на "": 12
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
2 |
258286-П29 |
Шплинт 1,6х300
Кол-во на "": 4
Кол-во на "": 4
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
3 |
6443-2702028 |
Седло
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 028
|
1 |
|
4 |
6443-2702056 |
Кронштейн в сборе
Кол-во на "": 2
Кол-во на "": 2
Модель: 6443
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 056
|
1 |
|
5 |
6443-2702090 |
Подушка
Кол-во на "": 2
Кол-во на "": 2
Модель: 6443
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 090
|
1 |
|
6 |
6443-2703015 |
Захват задний в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 015
|
1 |
|
7 |
6443-2703028 |
Кулак
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 028
|
1 |
|
8 |
6443-2703033 |
Пружина
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 033
|
1 |
|
9 |
250561-П29 |
Гайка М16х1,5
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
17 |
|
10 |
6443-2702010 |
Устройство седельно-сцепное ССУ50-20 в сборе
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 6443
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 010
|
1 |
|
11 |
6443-2703140 |
Рукоятка
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 140
|
1 |
|
12 |
6443-2704138 |
Защелка
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: 2704
Порядковый номер детали: 138
|
1 |
|
13 |
6443-2703156 |
Крышка
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 156
|
1 |
|
14 |
6443-2704139 |
Ось
Кол-во на "": 2
Кол-во на "": 2
Модель: 6443
Группа: Устройство седельное
Подгруппа: 2704
Порядковый номер детали: 139
|
1 |
|
15 |
6443-2703146 |
Пружина
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 146
|
1 |
|
16 |
6443-2703016 |
Захват передний
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Механизм сцепной седельного устройства
Порядковый номер детали: 016
|
1 |
|
17 |
6443-2704140 |
Планка предохранительная
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: 2704
Порядковый номер детали: 140
|
1 |
|
18 |
6443-2702071 |
Кронштейн
Кол-во на "": 2
Кол-во на "": 2
Модель: 6443
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 071
|
1 |
|
19 |
6443-2704125 |
Палец
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: 2704
Порядковый номер детали: 125
|
1 |
|
20 |
250910-П29 |
Гайка М24х2
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
21 |
258071-П29 |
Шплинт 5х45
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
22 |
6443-2702033 |
Накладка антифрикционная
Кол-во на "": 1
Кол-во на "": 1
Модель: 6443
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 033
|
1 |
