Номер детали |
Наименование детали |
Кол-во на модель |
|
|

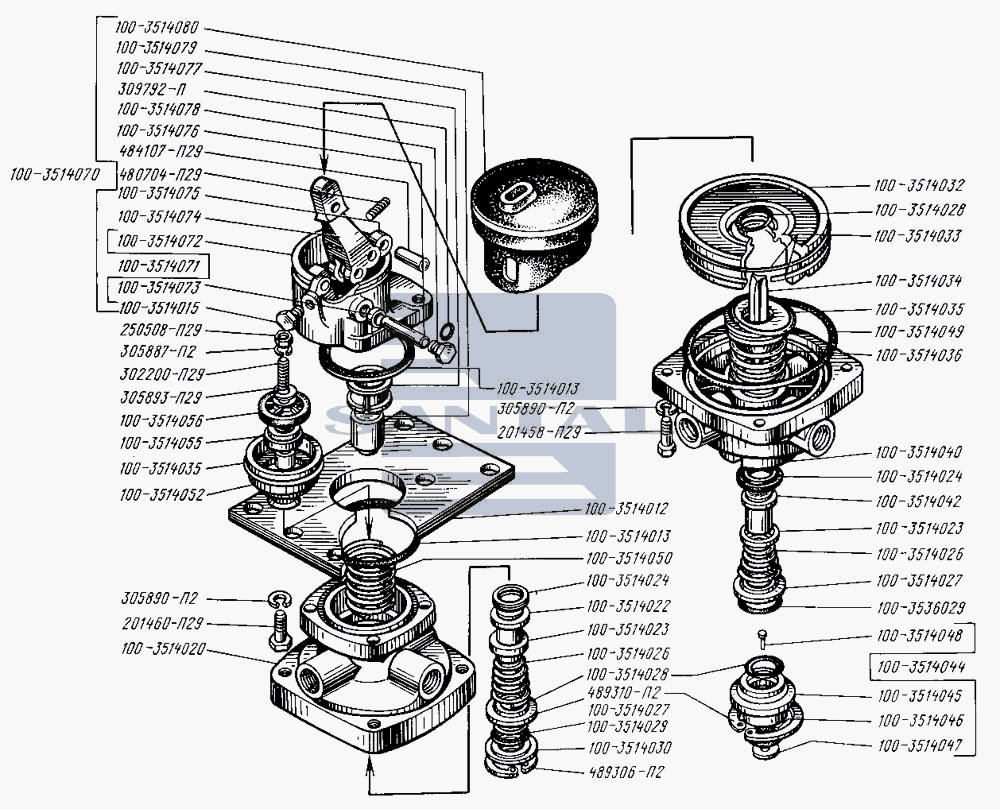

100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
|
100-3514010 |
Кран тормозной двухсекционный в сборе
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 010
|
1 |
|
|
100-3514012 |
Плита опорная
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 012
|
1 |
|
|
100-3514013 |
Кольцо прокладочное
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 013
|
1 |
|
|
100-3514015 |
Кольцо
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 015
|
1 |
|
|
100-3514020 |
Корпус верхний
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 020
|
1 |
|
|
100-3514022 |
Корпус клапана
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 022
|
1 |
|
|
100-3514023 |
Кольцо клапана
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 023
|
1 |
|
|
100-3514024 |
Колпачок
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 024
|
1 |
|
|
100-3514026 |
Пружина
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 026
|
1 |
|
|
100-3514027 |
Кольцо опорное
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 027
|
1 |
|
|
100-3514028 |
Кольцо 20,3х2,4
Кол-во на "": 3
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 028
|
1 |
|
|
100-3514029 |
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 029
|
1 |
|
|
100-3514030 |
Обойма
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 030
|
1 |
|
|
100-3514032 |
Поршень большой
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 032
|
1 |
|
|
100-3514033 |
Кольцо 100х3
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 033
|
1 |
|
|
100-3514034 |
Поршень малый
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 034
|
1 |
|
|
100-3514035 |
Кольцо 54,2х3
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 035
|
1 |
|
|
100-3514036 |
Пружина
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 036
|
1 |
|
|
100-3514040 |
Корпус нижний
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 040
|
1 |
|
|
100-3514042 |
Корпус клапана
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 042
|
1 |
|
|
100-3514044 |
Окно выпускное
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 044
|
1 |
|
|
100-3514045 |
Корпус выпускного окна
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 045
|
1 |
|
|
100-3514046 |
Клапан
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 046
|
2 |
|
|
100-3514047 |
Шайба
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 047
|
2 |
|
|
100-3514048 |
Заклепка
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 048
|
2 |
|
|
100-3514049 |
Кольцо 109,5х3
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 049
|
1 |
|
|
100-3514050 |
Пружина
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 050
|
1 |
|
|
100-3514052 |
Поршень верхний
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 052
|
1 |
|
|
100-3514055 |
Элемент уравновешивающий
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 055
|
1 |
|
|
100-3514056 |
Тарелка пружины
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 056
|
1 |
|
|
100-3514070 |
Рычаг тормозного крана в сборе
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 070
|
1 |
|
|
100-3514071 |
Корпус в сборе
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 071
|
1 |
|
|
100-3514072 |
Корпус
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 072
|
1 |
|
|
100-3514073 |
Втулка
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 073
|
1 |
|
|
100-3514074 |
Рычаг
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 074
|
1 |
|
|
100-3514075 |
Ролик
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 075
|
1 |
|
|
100-3514076 |
Ось
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 076
|
1 |
|
|
100-3514077 |
Втулка
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 077
|
1 |
|
|
100-3514078 |
Пробка
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 078
|
1 |
|
|
100-3514079 |
Толкатель
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 079
|
1 |
|
|
100-3514080 |
Оболочка защитная
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 080
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид покрытия: 0 - без покрытия (П)
|
1 |
|
|
100-3536029 |
Кольцо 32х3
Кол-во на "": 2
Модель: 100
Группа: Тормоза
Подгруппа: Аппаратура для обезвоживания сжатого воздуха
Порядковый номер детали: 029
|
1 |
|
|
201458-П29 |
Болт М8х1,25х25
Кол-во на "": 8
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
16 |
|
|
201460-П29 |
Болт М8х1,25х30
Кол-во на "": 4
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
|
201499-П29 |
Болт М10х1,5х30
Кол-во на "": 6
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
12 |
|
|
201501-П29 |
Болт М10х1,5х35
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
3 |
|
|
201542-П29 |
Болт М12х1,75х30
Кол-во на "": 6
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
|
250508-П29 |
Гайка М6-6Н
Кол-во на "": 8
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
31 |
|
|
250512-П29 |
Гайка М10х1,5
Кол-во на "": 38
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
36 |
|
|
250514-П29 |
Гайка М12х1,75
Кол-во на "": 10
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
17 |
|
|
252136-П2 |
Шайба 10 пружинная
Кол-во на "": 32
Покрытие: фосфатирование и промасливание
|
56 |
|
|
252137-П2 |
Шайба 12 пружинная
Кол-во на "": 10
Покрытие: фосфатирование и промасливание
|
17 |
|
|
256Б1-3514150 |
Кронштейн тормозного крана
Кол-во на "": 1
Модель: 256Б1
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 150
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия: 50-54 - шпильки
Вид покрытия: 7 - цинковое с фосфатированием (П53)
|
1 |
|
|
302200-П29 |
Винт М6х35
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
|
305887-П2 |
Шайба 4 пружинная
Кол-во на "": 6
Покрытие: фосфатирование и промасливание
|
4 |
|
|
305890-П2 |
Шайба 8 пружинная
Кол-во на "": 10
Покрытие: фосфатирование и промасливание
|
3 |
|
|
305893-П29 |
Шайба 7
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
|
309792-П |
Кольцо уплотнительное
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
|
480704-П29 |
Винт
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
|
484107-П29 |
Штифт 12х39
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
|
489306-П2 |
Кольцо упорное
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
2 |
|
|
489310-П2 |
Кольцо упорное
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
1 |
