Номер детали |
Наименование детали |
Кол-во на модель |
|
|

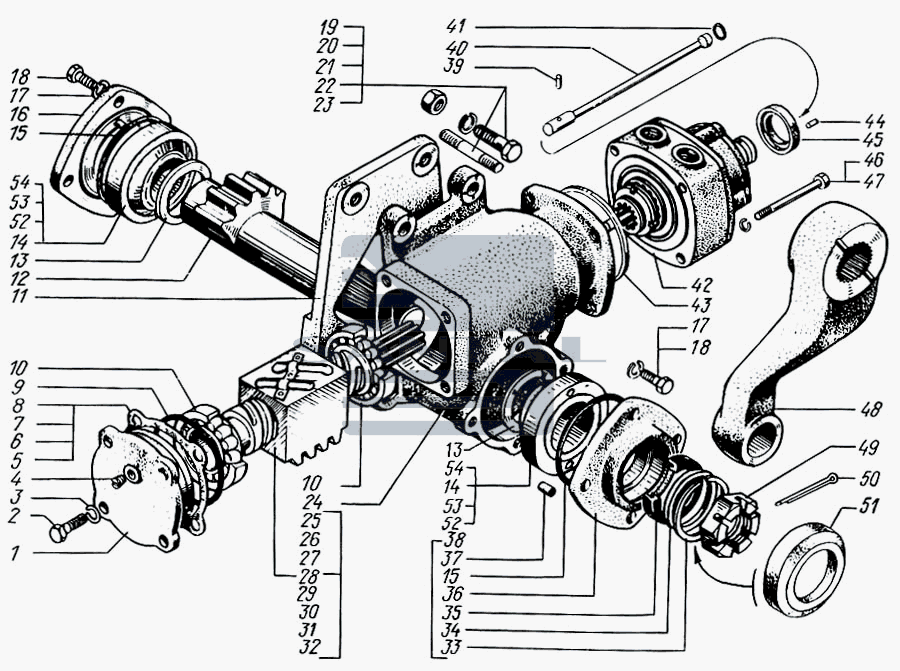

64229-3400010-20 |
Механизм рулевой с распределителем
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 64229
Группа: Управление рулевое
Подгруппа: Управление рулевое в сборе
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
|
64229-3401005 |
Механизм рулевой в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 64229
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 005
|
1 |
|
1 |
5336-3401061 |
Крышка нижняя
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 061
|
1 |
|
2 |
1/55404/21 |
Болт М12х1,25.30.38хА
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
1 |
|
3 |
Шайба 12 |
Шайба 12
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
|
14 |
|
4 |
262541 |
Пробка КГ1/8"
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
5 |
5336-3401188 |
Прокладка
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 188
|
1 |
|
6 |
5336-3401187 |
Прокладка
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 187
|
1 |
|
7 |
5336-3401186 |
Прокладка
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 186
|
1 |
|
8 |
5336-3401185 |
Прокладка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 185
|
1 |
|
9 |
082-090-46-2-3 |
Кольцо уплотнительное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
1 |
|
10 |
263706Е |
Подшипник роликовый
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
1 |
|
11 |
6510-3403016 |
Кронштейн
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6510
Группа: Управление рулевое
Подгруппа: Крепление рулевого управления (колонки)
Порядковый номер детали: 016
|
1 |
|
12 |
5336-3401065 |
Сектор
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 065
|
1 |
|
13 |
5336-3401156 |
Кольцо
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 156
|
1 |
|
14 |
6-ИКВ-45х55х16 |
Подшипник
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
|
1 |
|
15 |
098-102-25-2-3 |
Кольцо уплотнительное
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
|
1 |
|
16 |
5336-3401086 |
Крышка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 086
|
1 |
|
17 |
Шайба 10 |
Шайба 10
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
|
26 |
|
18 |
Болт М10х25 |
Болт М10х25
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
|
1 |
|
19 |
250561-П29 |
Гайка М16х1,5
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
16 |
|
20 |
252139-П2 |
Шайба 16 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: фосфатирование и промасливание
|
25 |
|
21 |
348531-П29 |
Болт М16х1,5х75
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
3 |
|
22 |
202147-П29 |
Болт М16х1,5х50
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
23 |
216322-П8 |
Шпилька М16х2х25-М16х1,5х38
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование
|
1 |
|
24 |
5336-3401015 |
Картер
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 015
|
1 |
|
25 |
5336-3401036 |
Гайка-рейка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 036
|
1 |
|
26 |
5336-3401038 |
Винт
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 038
|
1 |
|
27 |
5336-3401056 |
Направляющая
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 056
|
1 |
|
28 |
5336-3401030 |
Винт с гайкой-рейкой и торсионом
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 030
|
1 |
|
29 |
500-3401057 |
Прижим
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 500
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 057
|
1 |
|
30 |
222521-П29 |
Винт М6х8.48.016
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Примечание:
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
31 |
252134-П2 |
Шайба 6 пружинная
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Примечание:
Покрытие: фосфатирование и промасливание
|
39 |
|
32 |
Шарик |
Шарик
Кол-во на "": 102
Кол-во на "": 102
Кол-во на "": 102
Кол-во на "": 102
Примечание:
|
6 |
|
33 |
А-65 |
Кольцо стопорное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
1 |
|
34 |
5336-3401108-01 |
Кольцо защитное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 108
|
1 |
|
35 |
12-45х6-3 |
Манжета
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
1 |
|
36 |
5336-3401083 |
Крышка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 083
|
1 |
|
37 |
5336-3401159 |
Фиксатор
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 159
|
1 |
|
38 |
5336-3401080 |
Крышка в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 080
|
1 |
|
39 |
5336-3401162 |
Фиксатор торсиона
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 162
|
1 |
|
40 |
5336-3401148 |
Торсион
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Модель: 5336
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 148
|
1 |
|
41 |
008-012-25-2-3 |
Кольцо
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
1 |
|
42 |
5336-3416010-01 |
Распределитель в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: 3416
Порядковый номер детали: 010
|
2 |
|
43 |
085-090-25-2-3 |
Кольцо уплотнительное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
2 |
|
44 |
Штифт |
Штифт
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
11 |
|
45 |
5336-3416037 |
Колпак грязезащитный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5336
Группа: Управление рулевое
Подгруппа: 3416
Порядковый номер детали: 037
|
1 |
|
46 |
Болт М10х80 |
Болт М10х80
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
|
1 |
|
47 |
Шайба 10 |
Шайба 10
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
|
26 |
|
48 |
6510-3401090-10 |
Сошка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 6510
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
49 |
311702 |
Гайка М33х1,5
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
50 |
258073-П29 |
Шплинт разводной 5х50
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
2 |
|
51 |
64221-3401066 |
Уплотнитель
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 64221
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 066
|
1 |
|
52 |
64229-3401088 |
Втулка
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 64229
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 088
|
1 |
|
53 |
64229-3401082 |
Вкладыш в сборе
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 64229
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 082
|
1 |
|
54 |
64229-3401084-10 |
Вкладыш
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 64229
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 084
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
