Номер детали |
Наименование детали |
Кол-во на модель |
|
|

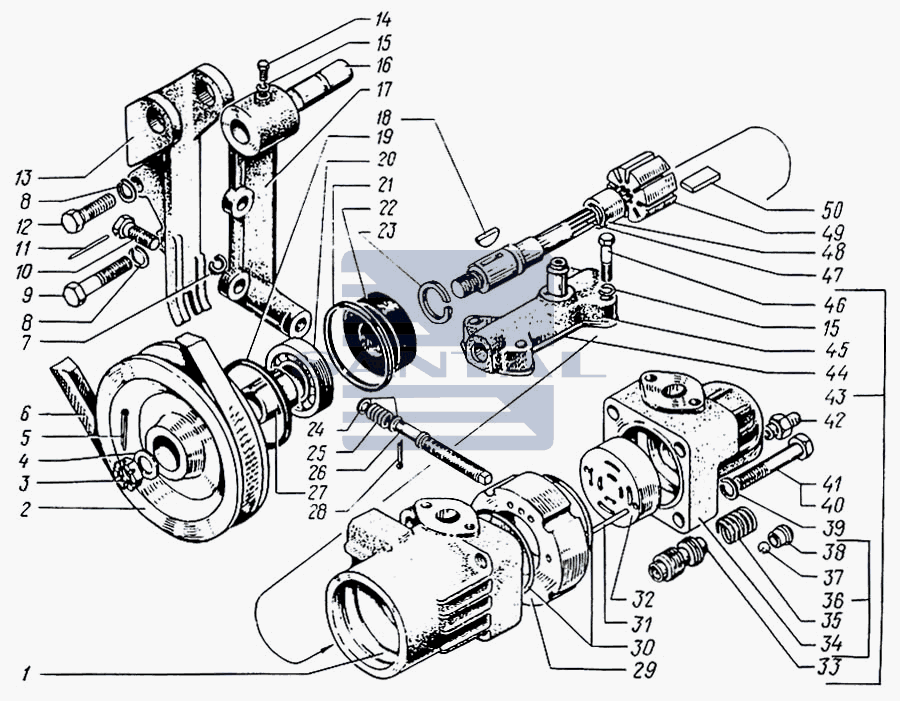

256Б-3407190-В |
Насос усилителя рулевого привода с натяжным устройством в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 190
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
2 |
|
|
256Б-3407199-01 |
Насос масляный в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 199
|
1 |
|
1 |
130-3407211 |
Корпус насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 211
|
1 |
|
2 |
256Б-3407240-Б |
Шкив насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 240
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
3 |
45 9553 9514 |
Гайка М16х1,5
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
1 |
|
4 |
1/35507/01 |
Шайба 16
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
1 |
|
5 |
258055-П29 |
Шплинт разводной 4х36
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
2 |
|
6 |
503-3407209 |
Ремень привода насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 503
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 209
|
2 |
|
7 |
252137-П2 |
Шайба 12 пружинная
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: фосфатирование и промасливание
|
23 |
|
8 |
252136-П2 |
Шайба 10 пружинная
Кол-во на "": 7
Кол-во на "": 7
Кол-во на "": 7
Кол-во на "": 7
Покрытие: фосфатирование и промасливание
|
33 |
|
9 |
201499-П29 |
Болт М10х1,5х30
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
20 |
|
10 |
206576-П29 |
Болт М12х30
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
11 |
258284-П29 |
Шплинт 1,6х25
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
12 |
200327-П29 |
Болт М10х90
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
1 |
|
13 |
256Б-3407203-01 |
Кронштейн неподвижный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 203
|
1 |
|
14 |
201416-П29 |
Болт М6х1х12
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
15 |
|
15 |
252134-П2 |
Шайба 6 пружинная
Кол-во на "": 9
Кол-во на "": 9
Кол-во на "": 9
Кол-во на "": 9
Покрытие: фосфатирование и промасливание
|
39 |
|
16 |
256Б-3407214 |
Ось кронштейна
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 214
|
1 |
|
17 |
256Б-3407205 |
Кронштейн подвижный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 205
|
1 |
|
18 |
418251-П |
Шпонка сегментная
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
19 |
307702-П2 |
Кольцо стопорное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
1 |
|
20 |
1180304К2С23 |
Подшипник шариковый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Группа: Cистема питания двигателя
Подгруппа: 1180
Порядковый номер детали: 304
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
21 |
130-3407059-А |
Проставка насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 059
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
22 |
309777-П |
Манжета 24х46
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
23 |
305811-П |
Шайба
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
24 |
252006-П29 |
Шайба 10
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
16 |
|
25 |
200-3520022 |
Пружина регулировочного винта
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 200
Группа: Тормоза
Подгруппа: Кран разобщительный
Порядковый номер детали: 022
|
1 |
|
26 |
256Б-3407216-01 |
Винт
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 216
|
1 |
|
27 |
130-3407247 |
Втулка шкива
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 247
|
1 |
|
28 |
258039-П29 |
Шплинт разводной 3х20
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
8 |
|
29 |
5320-3407253 |
Статор насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 253
|
1 |
|
30 |
130-3407252 |
Кольцо уплотнительное
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 252
|
1 |
|
31 |
853757-П |
Штифт установочный
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
1 |
|
32 |
130-3407255 |
Диск распределительный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 255
|
1 |
|
33 |
130-3407270-А |
Клапан перепускной в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 270
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
34 |
130-3407213 |
Крышка насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 213
|
1 |
|
35 |
130-3407281 |
Пружина перепускного клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 281
|
1 |
|
36 |
256Б-3407212 |
Крышка в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 212
|
1 |
|
37 |
306231-П |
Шарик-клапан
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
38 |
300102-П |
Седло уплотнительное перепускного клапана
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
39 |
45 9816 6067 |
Шайба 10
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
|
1 |
|
40 |
45 9327 1067 |
Болт М10х70
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
|
1 |
|
41 |
301512-П8 |
Болт
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: цинкование
|
1 |
|
42 |
260-1104596-10 |
Переходник
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 260
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 596
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
2 |
|
43 |
256Б-3407200-В |
Насос гидроусилителя в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 200
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
44 |
130-3407437 |
Прокладка уплотнительная коллектора
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 437
|
1 |
|
45 |
256Б-3407432-30 |
Коллектор насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 256Б
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 432
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
1 |
|
46 |
201426-П29 |
Болт М6х1х35
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
5 |
|
47 |
130-3407217 |
Валик насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 130
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 217
|
1 |
|
48 |
154901Е |
Подшипник игольчатый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
1 |
|
49 |
5320-3407248 |
Ротор насоса
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 248
|
1 |
|
50 |
5320-3407251 |
Лопасть ротора
Кол-во на "": 10
Кол-во на "": 10
Кол-во на "": 10
Кол-во на "": 10
Модель: 5320
Группа: Управление рулевое
Подгруппа: Насос гидроусилителя механизма рулевого управления
Порядковый номер детали: 251
|
1 |
